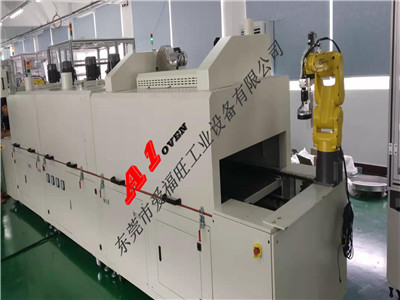

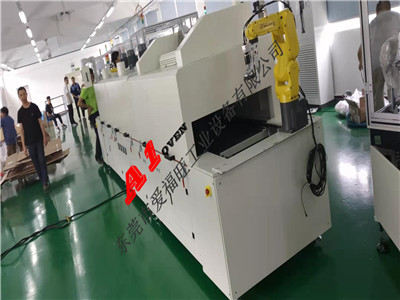

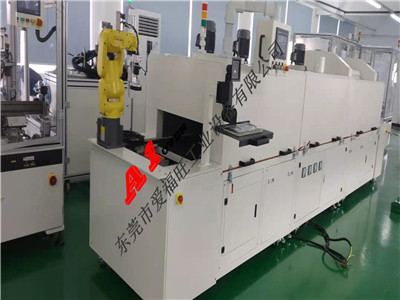

汽车配件固化炉
技术规格要求及参数介绍
产品名称
汽车配件固化炉
主要技术参数
设备尺寸 5600X1064X1500MM（长X宽X高)
温度范围 常温至150度可控
仪表显示精度 ±0.1度
温度控制精度 ≤±2.5度
温度均匀度 ≤±2.5%（空载）
升温速率 ≥8度/分
外壳温度 温升不超过环境+15度，接缝处周边不超过环境+30度
电源 三相五线制，380V，50HZ
运风方式 水平循环运风方式，进风量可控
总功率 约40KW
外壳材料
采用1.5mm厚Q235冷轧钢板（强度、塑性和焊接综合性能好）折弯焊接制作
炉体结构特征
表面处理
1、表面打磨、抛光、磷化（可以增加金属的耐蚀性，油漆的附着力）处理 2、高温喷塑（大波纹型）可防生锈，耐腐蚀，颜色为“电脑灰”（可跟据客户提供的色板配色）
内胆材料 采用1.5mm厚SUS304不锈钢板制作，保持内胆清洁无尘，防生锈、耐腐蚀
保温材料 采用100K加密型硅酸铝岩棉，具有不可燃烧，隔热性强等特点，厚度为100mm
换气装置
1、炉体上面设有进气口、排气口;
2、可调节空气流量，使炉内温度更加均匀;
可移动脚轮和脚杯
1、每段机架底部装有6件带万向轮和可调节脚杯
2、可调整高度为±25mm
输送带 采用304不锈钢链板输送线
发热管 采用发热管加热
调速控制 速度为 0~2 m/min 范围内可调整；
上下料机械手
用CCD进行位置检测,用发那科FANUC（型号: LR Mate 200iD/4S）机器人取放料，可以根据需要设定物料摆放角度
冷却系统 采用风机冷却.
控制系统 控制电箱 控制电箱于烘干区底部
控温温控器
1、采用台达PLC，?？榇蠵ID整定功能
2、PID线性输出，控制SCR固态继电器，精准控制温度
超温?；の驴仄?/span>
当温度超过超温?；の驴仄魃瓒ㄖ凳?，自动切断加热电源
加热管控制采用SCR固态继电器控制每组发热管
温度传感器标准型K型热电偶
其它 控制电器均采用正品施耐德牌或者同等级品牌
控制电箱 控制电箱于烘干区底部
控温温控器
1、采用台达PLC，?？榇蠵ID整定功能
2、PID线性输出，控制SCR固态继电器，精准控制温度
超温保护温控器 当温度超过超温?；の驴仄魃瓒ㄖ凳?，自动切断加热电源
加热管控制 采用SCR固态继电器控制每组发热管
功能 控制电箱 控制电箱于烘干区底部
控温温控器
1、采用台达PLC，?？榇蠵ID整定功能
2、PID线性输出，控制SCR固态继电器，精准控制温度
超温?；の驴仄?/strong> 当温度超过超温?；の驴仄魃瓒ㄖ凳?，自动切断加热电源
加热管控制 采用SCR固态继电器控制每组发热管
温度传感器 标准型K型热电偶
其它 控制电器均采用正品施耐德牌或者同等级品牌
控制电箱 控制电箱于烘干区底部,操作面板位置入料端入侧,便于操作
控温温控器
1、采用台达PLC，?？榇蠵ID整定功能
2、PID线性输出，控制SCR固态继电器，精准控制温度
超温?；の驴仄?/strong> 当温度超过超温?；の驴仄魃瓒ㄖ凳?，自动切断加热电源
加热管控制 采用SCR固态继电器控制每组发热管
温度传感器 标准型K型热电偶
环境条件 环境温度 -5度～+40度
相对湿度 ≤85%RH
电源 AC380V±10%，50HZ，三相五线制
培训 免费进行技术培训
